对版机设计初衷
纸箱在印刷之前的印刷稿核对工作一直是印刷行业的难题之一，传统的方法普遍采用人工核对，但是，品检员长时间目检会产生视觉疲劳，尤其是字符密集和小字符多的情况，会存在漏检，品质无法保证； 人工目检耗时过长，当小批量多品类印刷时，对版工作将耗费大量人工成本； 当版面有外国文字时，如英文、日文、韩文、阿拉伯文、俄文等，由于语言不通，会导致检测效率大大降低。
对版机功能

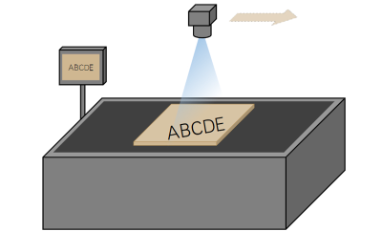

■采用彩色线阵相机的方案，搭载在高精度运动平台上，通过扫描得到纸箱印刷内容的高清图像；
■导入模板图片或PDF原稿文件，采用版面分析算法进行全局自动建模。然后，对采集的图像运用基于深度学习技术的缺陷检测算法，准确地检出缺陷内容和位置，并提示人工进行复判。

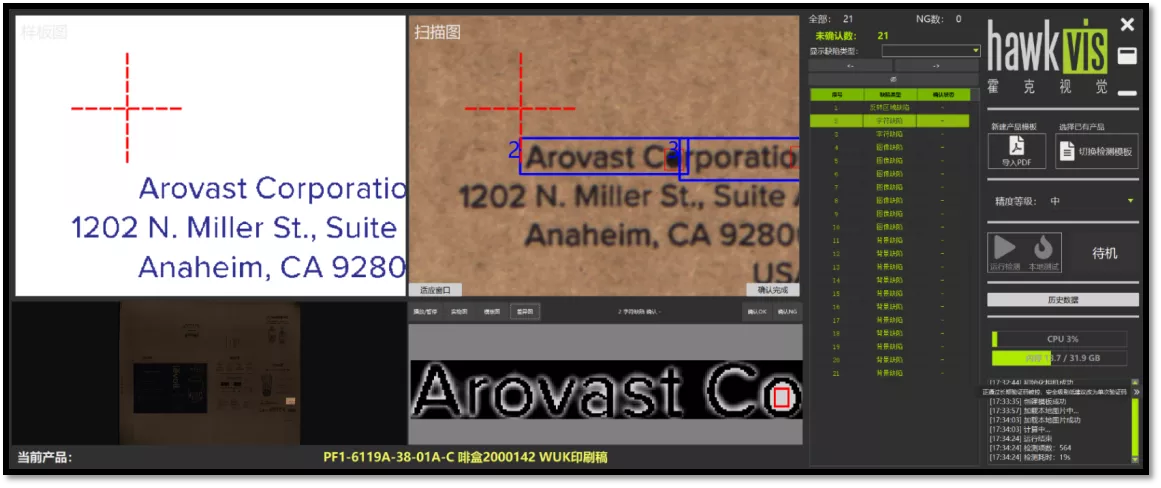

对版机视觉检测软件
超宽屏对照显示
操作简便，无需进行任何设置
算法检测能力强，误报少
样本图片与扫描图片同步缩放，方便人工对比观察
样本图、扫描图、差异图循环播放，提高较对准确度
自动生成差异列表，减小人工较对工作量
支持绝大部分纸板的幅面尺寸和厚度
- 主要功能
- 技术参数
原稿定位标注线一键删除 | 霍克的检测软件具有独创的“一键删除”功能，一键识别定位标注线，去除检测干扰产生的误报 |
适用范围 | 各种方式印刷的彩色纸箱 |
可检测的内容 | 各国文字、数字、一维码、二维码、表格、图案 |
可检测的缺陷类型 | 错印、漏印、缺失、偏位、溢墨、套色偏位、油墨错装等 |
可支持的基准图片来源 | 两种方式产生： 1、PDF原稿文件导入，软件自动解析生成基准图片 2、留存的已印刷的参考样箱，直接拍照扫描得到基准图片 |
结果显示 | 1、在首版图片上框出缺陷区域 2、首版图片和基准图片，可同步缩放，方便人工对比观察 3、自动记录已人工对比观察过的缺陷 |
图像采集模组 | 最高支持16K彩色相机 |
| 检测纸板最大尺寸 | 3000*1400mm |
| 检测纸板最大厚度 | 15mm |
| 检测最长扫描时间 | 20s |
| 检测精度 | 0.1mm |
| 漏判率 | 0 |
